贴片SQ共模电感

通信射频电感选型结合工作频段、感值、Q 值、自谐振频率和安装条件核对具体系列。








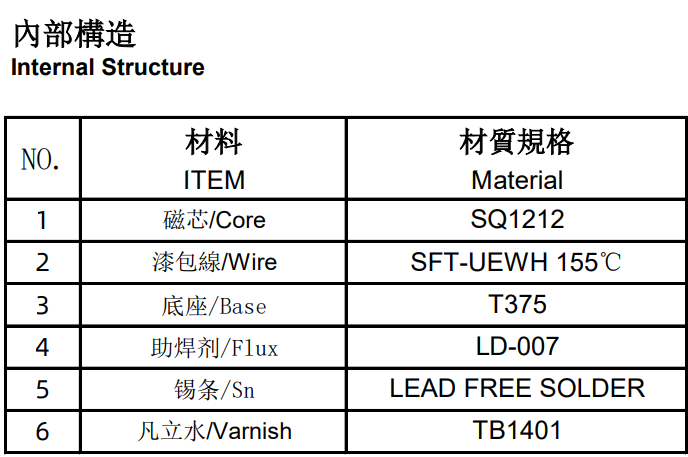

产品名称贴片SQ共模电感
封装系列1212


封装尺寸长
L		20 mm Max
宽
W		17 mm Max
高
H		9 mm Max


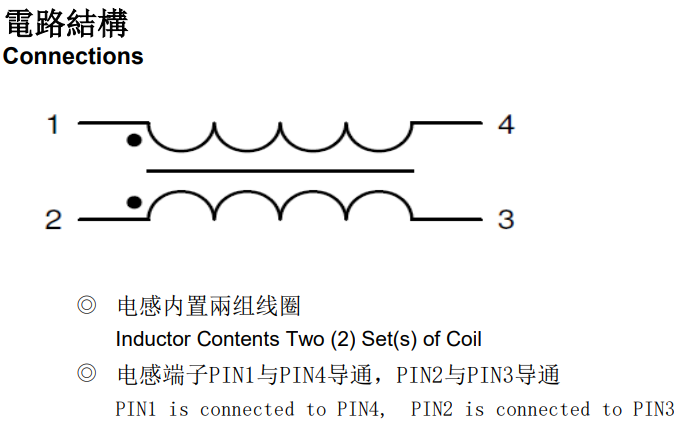

电气特征感值/阻抗
L/Z		10 mH
测试频率1KHZ/0.3V
公差精度8mH Min
直流阻抗
DCR		0.11Ω Max
温升电流
IRMS		-
饱和电流
ISAT		-
额定电流
Rated Current		3000mA
品质因子
Q		-
自谐频率
S.R.F		-
耐压1500V
工作温度-25℃~105℃
包装包装方式托盘包装
包装数量90PCS



型号核对与适用条件

频率与参数

在目标频率下比较感值、Q 值与阻抗特性。

电流与损耗

核对直流电阻、额定电流及对应测试条件。

布局与结构

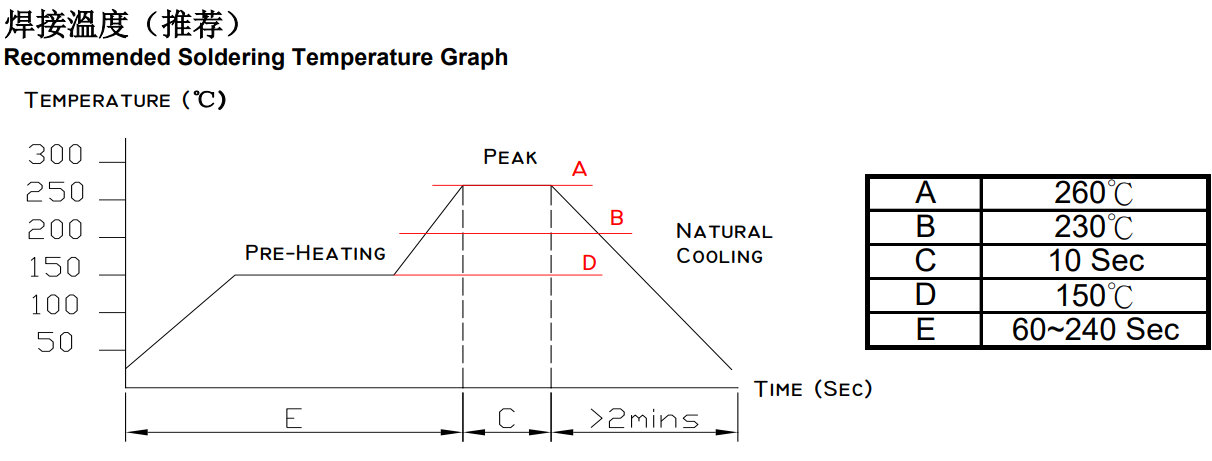

按数据手册核对焊盘、封装和电路布局。

具体规格、测试条件与订货选项，请以对应品牌、系列和完整型号的制造商文件为准。
